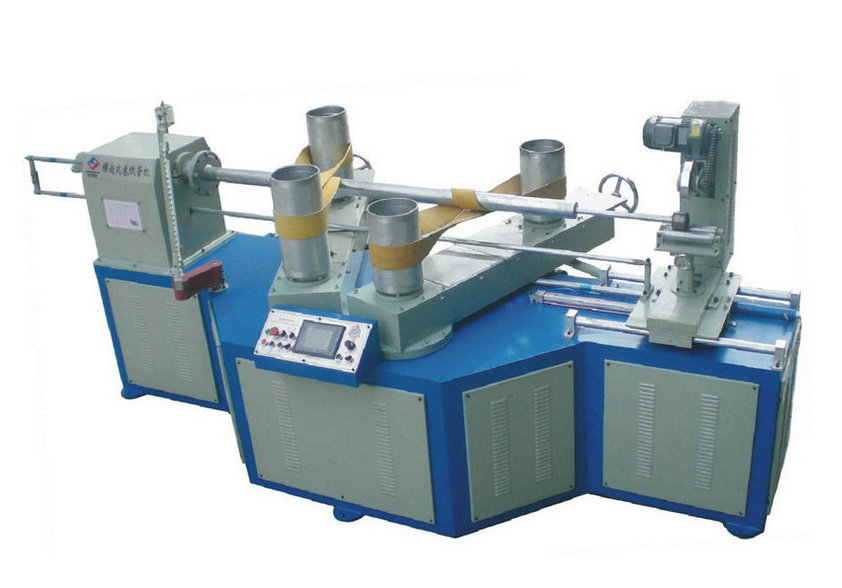

卷管纸张层数

3-16 层

Number of roller

3-16 layer

卷管直径

20-200 mm

Tube diameter

20-200 mm

卷管厚度

0.5-10 mm

Tube wall-thickness

1-10 mm

卷芯模具固定

法兰卡紧

Core mould fixed way

Flank chuck

卷绕机头

4 机头

Winding head

4

切割方式

单圆刀切割

Cutting way

Round knife

上胶方式

单面/双面上胶

Gluing way

Single / double sides

操作人数

1-2 人

Operator

1-2 person

卷管速度

3-30 米/分钟

Winding speed

3-30 m/min

调速控制

变频器

Speed control

Transducer

传动系统

Driving system

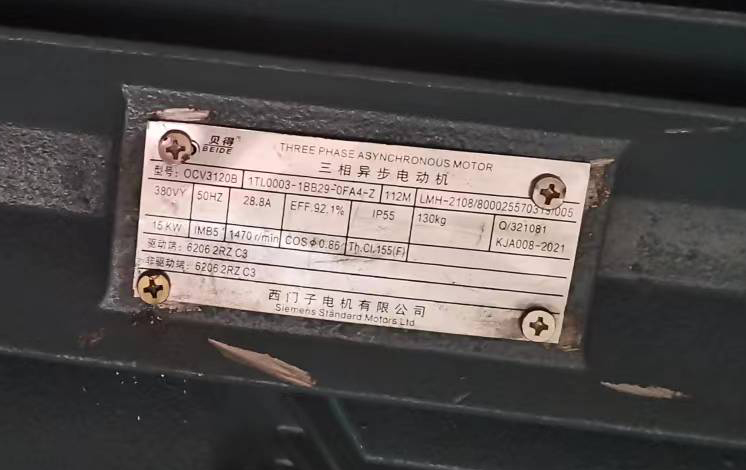

主机功率

7.5 KW

Main motor

7.5 KW

减速机型号

RV150

Reducer type

RV150 JIACHENG

切刀电机

步进电机

Cutting motor

Stepper motor

胶水泵

750 W

Glue pump

750 KW

控制系统

Control system

PLC 控制器

台湾台达 DVP12SA

PLC controller

Delta DVP12SA

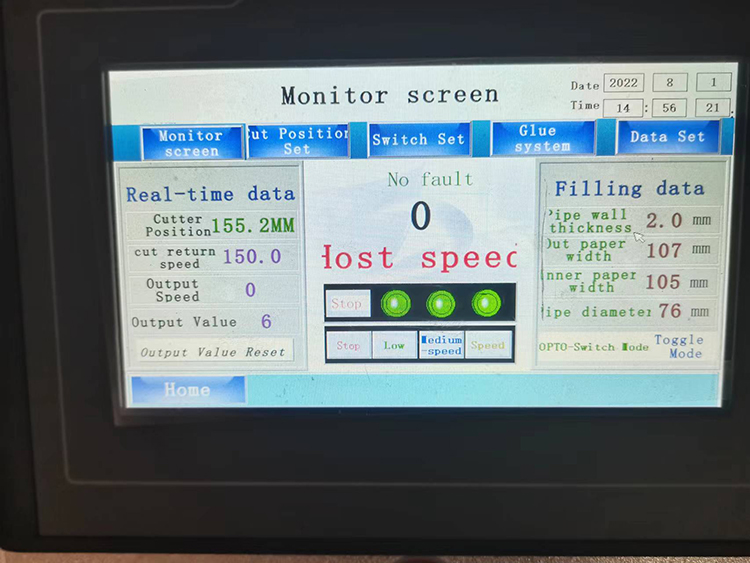

人机界面

昆仑通态 7062

Touch screen

MCGS TPC7062

变频器

安川 7.5KW

Transducer

YASKAWA 7.5 KW

电器（接触器等）

正泰

Electric part

Schneider

信号元件

上海沪工

Single part

Omron

气动元件

台湾亚德客

Pneumatic part

AIRTAC

定长方式

光电开关/编码器

Fix length way

Optoelectronic switch/encode

配备装置

Equip device

供纸架

整体式

Paper shelf type

Integral reel stand

胶水架和接管架

配套

Auto fall tube shelf

Have

底纸上蜡装置

配套

Glue shelf

Have

卷管皮带

4 条

Belts

4

卷管芯棒

2 根

Core mould

2

切刀上下升降控制

Y 丝杆轴+步进电机

Cut up-down control

Y lead screw+ stepper motor

切刀左右移动控制

Z 丝杆轴+伺服电机

Cut left-right control

Z lead screw+ servo motor

尺寸重量

Mainframe size & Weight

主机尺寸

5200*2000*2000 mm

Mainframe size

5200*2000*2000 mm

总重量

3000 KG

Weight

3000 KG

占地面积

12000*8000 mm

Area space

12000*8000 mm
